ما هو مبدأ عمل المخرطة الرأسية CNC (CNC)؟

المخرطة العمودية CNC، والمعروفة أيضًا باسم المخرطة العمودية للتحكم العددي بالكمبيوتر، هي أداة تصنيع متقدمة ودقيقة للغاية تستخدم على نطاق واسع في الصناعات التحويلية الحديثة. كمورد للمخارط العمودية CNC، يسعدني أن أشارككم مبدأ العمل لهذه القطعة الرائعة من المعدات، والتي ستساعدكم على فهم قدراتها وتطبيقاتها بشكل أفضل.

الهيكل الأساسي للمخرطة العمودية CNC

قبل الخوض في مبدأ العمل، من الضروري فهم المكونات الأساسية للمخرطة العمودية CNC. تشتمل الأجزاء الرئيسية عادةً على السرير، والعمود، والمغزل، وبرج الأدوات، ونظام التحكم. يوفر السرير أساسًا ثابتًا للآلة بأكملها. يتم تركيب العمود على السرير ويدعم المكونات الأخرى مثل المغزل وبرج الأداة. يحمل المغزل قطعة الشغل ويدورها بسرعة محددة، بينما يحمل برج الأداة أدوات قطع مختلفة ويمكنه التحرك على طول محاور مختلفة لإجراء عمليات المعالجة على قطعة الشغل. يتلقى نظام التحكم، وهو العقل المدبر للمخرطة العمودية CNC، التعليمات من المشغل ويتحكم بدقة في حركة المغزل وبرج الأداة.

مبدأ العمل للمخرطة العمودية CNC

1. البرمجة

الخطوة الأولى في تشغيل المخرطة العمودية CNC هي البرمجة. يستخدم المشغل برامج متخصصة لإنشاء برنامج يحتوي على سلسلة من التعليمات الخاصة بالجهاز. تحدد هذه التعليمات الأبعاد والشكل وعمليات التشغيل التي سيتم تنفيذها على قطعة العمل. يتضمن البرنامج تفاصيل مثل سرعة القطع ومعدل التغذية وعمق القطع والمسار الذي يجب أن تتبعه أداة القطع. بمجرد إنشاء البرنامج، يتم نقله إلى نظام التحكم الخاص بالمخرطة العمودية CNC.

2. تحميل الشغل

بعد اكتمال البرمجة، يقوم المشغل بتحميل قطعة العمل على ظرف المغزل للمخرطة العمودية. يجب تثبيت قطعة العمل بشكل آمن لضمان عدم تحركها أثناء عملية المعالجة. تعد المحاذاة الصحيحة لقطعة العمل أمرًا بالغ الأهمية لتحقيق نتائج معالجة دقيقة.

3. اختيار الأداة وإعدادها

بناءً على متطلبات برنامج المعالجة، يتم اختيار أدوات القطع المناسبة وتثبيتها على برج الأداة. تم تصميم كل أداة لنوع معين من عمليات التشغيل الآلي، مثل الخراطة أو التثقيب أو اللولبة. يمكن لبرج الأداة أن يحمل أدوات متعددة، ويمكن لنظام التحكم أن يختار تلقائيًا الأداة المطلوبة لكل عملية. يتم أيضًا إعداد الأدوات لضمان الوضع الصحيح والتوجيه الصحيح بالنسبة لقطعة العمل.

4. عملية التصنيع

بمجرد تحميل قطعة العمل وإعداد الأدوات، يبدأ المشغل عملية المعالجة عن طريق تشغيل البرنامج على نظام التحكم. يقوم نظام التحكم بعد ذلك بإرسال إشارات إلى المحركات والمشغلات المختلفة في الماكينة للتحكم في حركة المغزل وبرج الأداة.

• دوران المغزل: يقوم محرك المغزل بتدوير قطعة العمل بالسرعة المحددة. يمكن تعديل سرعة الدوران وفقًا لمواد قطعة العمل، ونوع أداة القطع، وعملية التشغيل. على سبيل المثال، قد تتطلب المواد الأكثر صلابة سرعات قطع أقل لمنع تآكل الأدوات، في حين يمكن تشكيل المواد الأكثر ليونة بسرعات أعلى.
• حركة برج الأداة: يتحرك برج الأداة على طول المحاور X وY وZ لوضع أداة القطع في الموقع الصحيح بالنسبة لقطعة العمل. يتم التحكم في حركة برج الأداة بواسطة محركات مؤازرة، مما يضمن الدقة العالية. تتبع الأداة المسار المحدد في البرمجة، حيث تقوم بإزالة المواد من قطعة العمل لإنشاء الشكل المطلوب.
• عمليات القطع: عندما تتلامس الأداة مع قطعة العمل الدوارة، فإنها تقطع المواد. يمكن أن تتضمن عملية القطع عمليات مختلفة، مثل القطع الخشن لإزالة كميات كبيرة من المواد بسرعة وإنهاء القطع لتحقيق التشطيب السطحي المطلوب ودقة الأبعاد. يقوم نظام التحكم بمراقبة وضبط معلمات القطع بشكل مستمر، مثل معدل التغذية وعمق القطع، لتحسين عملية المعالجة.

5. المراقبة ومراقبة الجودة

أثناء عملية التصنيع، يقوم المشغل بمراقبة تشغيل المخرطة العمودية CNC لضمان أن كل شيء يعمل بسلاسة. توفر أجهزة الاستشعار والمؤشرات المختلفة الموجودة على الماكينة معلومات في الوقت الفعلي حول عملية القطع، مثل سرعة المغزل وموضع الأداة وقوة القطع. يمكن للمشغل أيضًا استخدام أدوات القياس لفحص أبعاد قطعة العمل المُشكَّلة بشكل دوري للتأكد من مطابقتها للمواصفات المطلوبة. في حالة اكتشاف أي خلل، يمكن للمشغل إيقاف الماكينة وإجراء التعديلات اللازمة.

مزايا المخارط العمودية CNC

توفر المخارط العمودية CNC العديد من المزايا مقارنة بالمخارط التقليدية، مما يجعلها خيارًا شائعًا في التصنيع الحديث:

• دقة عالية: استخدام التحكم بالكمبيوتر يسمح بالتصنيع الدقيق للغاية. يمكن لنظام CNC التحكم في حركة برج الأداة والمغزل بدقة عالية، مما يؤدي إلى قطع عمل ذات تفاوتات ضيقة وتشطيبات سطحية ممتازة.
• المرونة: يمكن إعادة برمجة المخارط العمودية CNC بسهولة للتعامل مع أنواع مختلفة من قطع العمل وعمليات التشغيل الآلي. هذه المرونة تجعلها مناسبة لإنتاج الدفعات الصغيرة وكذلك التصنيع على نطاق واسع.
• الأتمتة: إن الطبيعة الآلية للمخارط العمودية CNC تقلل من الحاجة إلى العمل اليدوي، مما يحسن الإنتاجية ويقلل من مخاطر الخطأ البشري. بمجرد إعداد البرنامج، يمكن للآلة أن تعمل بشكل مستمر، وتنتج قطع عمل عالية الجودة بأقل تدخل من المشغل.
• تحسين السلامة: تم تجهيز المخارط العمودية CNC بالعديد من ميزات السلامة، مثل أزرار التوقف في حالات الطوارئ والمرفقات الواقية. تساعد هذه الميزات على منع وقوع الحوادث وحماية المشغل أثناء عملية التصنيع.

تطبيقات المخارط العمودية CNC

يتم استخدام المخارط العمودية CNC في مجموعة واسعة من الصناعات، بما في ذلك صناعة السيارات والفضاء والطاقة وتصنيع الآلات العامة. فيما يلي بعض التطبيقات الشائعة:

• صناعة السيارات: في صناعة السيارات، يتم استخدام المخارط العمودية CNC لتصنيع مكونات المحرك، مثل أعمدة الكرنك، وأعمدة الكامات، والمكابس. تتطلب هذه المكونات دقة عالية وجودة سطحية لضمان الأداء السليم للمحرك.
• صناعة الطيران: تتطلب صناعة الطيران أعلى مستوى من الدقة والجودة في مكوناتها. يتم استخدام المخارط العمودية CNC لتصنيع الأجزاء المهمة، مثل شفرات التوربينات، ومكونات معدات الهبوط، والأجزاء الهيكلية، والتي يجب أن تلبي متطلبات السلامة والأداء الصارمة.
• صناعة الطاقة: في صناعة الطاقة، تُستخدم المخارط العمودية CNC لتصنيع مكونات معدات توليد الطاقة، مثل التوربينات والمولدات والمضخات. غالبًا ما تكون هذه المكونات مصنوعة من مواد عالية القوة وتتطلب تصنيعًا دقيقًا لضمان التشغيل الفعال.

منتجاتنا وخدماتنا

باعتبارنا موردًا رائدًا للمخارط العمودية CNC، فإننا نقدم مجموعة واسعة من المنتجات عالية الجودة لتلبية الاحتياجات المتنوعة لعملائنا. على سبيل المثال، لدينامخرطة عمودية CNC VTC50 مصنوعة في الصينهي آلة حديثة ذات ميزات متقدمة وأداء ممتاز. إنها مناسبة لتطبيقات التصنيع المختلفة ويمكن أن توفر نتائج عالية الدقة.

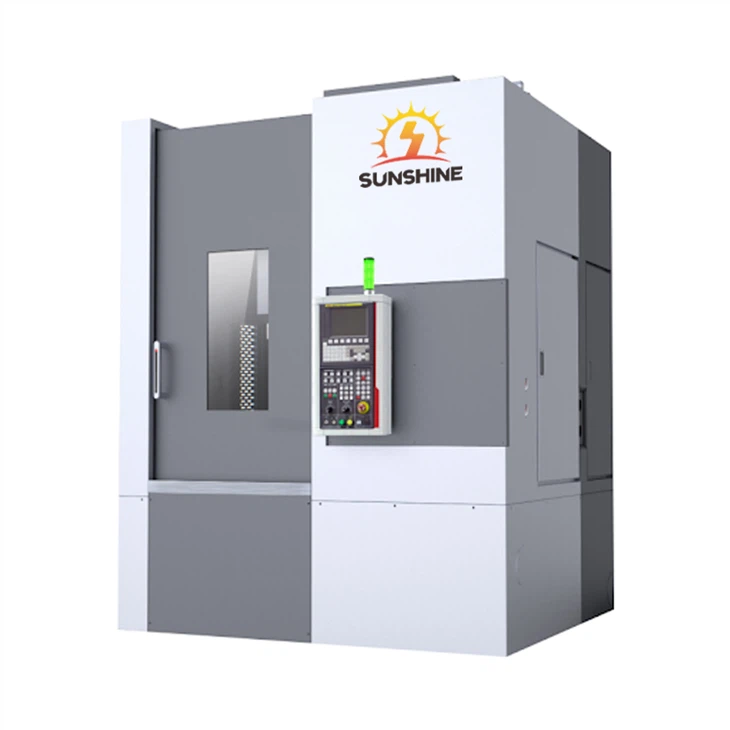

نحن ندرك أيضًا أن التكلفة عامل مهم لعملائنا. لهذا السبب نحن نقدمتسعير الشركة المصنعة للمخرطة العمودية CNCالخدمات، مما يتيح لك الحصول على عرض أسعار تفصيلي للمخرطة العمودية CNC التي تلبي متطلباتك. بالإضافة إلى ذلك، لدينامخرطة عمودية CNC ذات سرعة متغيرة باستمرارالنموذج، الذي يوفر مرونة أكبر في ضبط سرعة المغزل وفقًا لاحتياجات المعالجة المختلفة.

فريق الخبراء لدينا على استعداد دائمًا لتزويدك بالدعم الفني والمشورة المهنية. سواء كنت جديدًا في مجال المخارط العمودية CNC أو شركة تصنيع ذات خبرة، يمكننا مساعدتك في اختيار الماكينة المناسبة وتحسين عمليات التشغيل الخاصة بك. إذا كنت مهتمًا بمنتجاتنا أو كانت لديك أي أسئلة، فلا تتردد في الاتصال بنا لمناقشة الشراء. ونحن نتطلع إلى العمل معكم لتحقيق أهداف التصنيع الخاصة بك.

مراجع

• "تكنولوجيا التصنيع الحديثة" بقلم جون تي بلاك.
• "دليل التصنيع باستخدام الحاسب الآلي" بقلم بيتر سميد.
