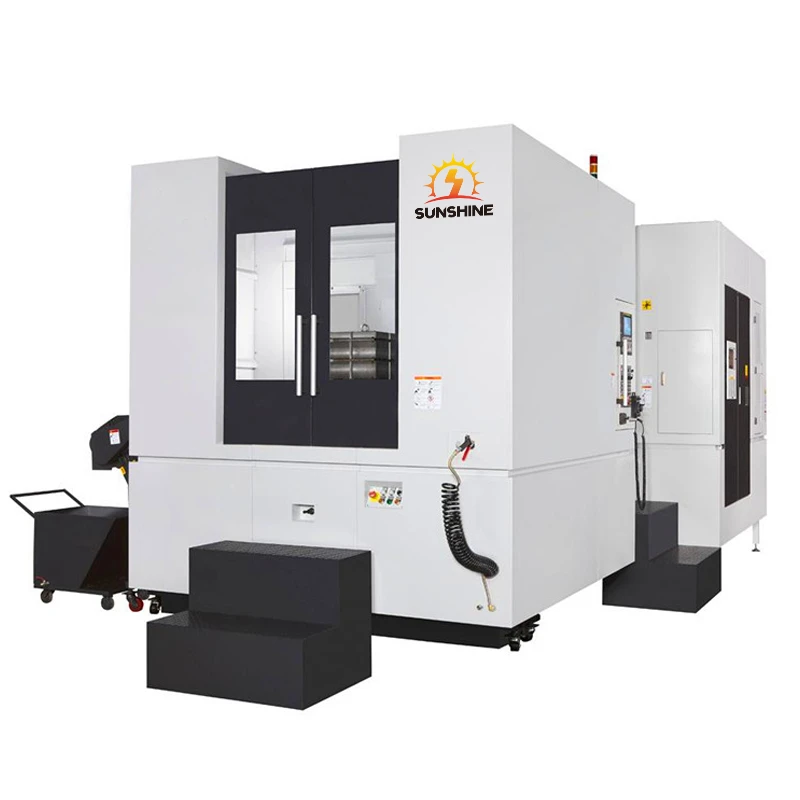

مركز تصنيع أفقي لقطع المعادن

مركز التصنيع الأفقي لقطع المعادن هو أداة آلية CNC عالية الأداء. يكون محوره موازيًا لطاولة الماكينة، ويتم تثبيت قطعة العمل على الطاولة، ويتحرك المغزل في الاتجاه الأفقي. لذلك، يُطلق عليه أيضًا مركز التصنيع الأفقي.

إرسال التحقيق

مقدمة المنتج

وصف المنتجات

مركز التصنيع الأفقي لقطع المعادن هو أداة آلية CNC عالية الأداء. لقد استوعبت التقنيات المتقدمة الأجنبية في تصميم هيكل أداة الآلة وتكنولوجيا التصنيع. من خلال تحليل العناصر المحدودة، فهو جيل جديد من مركز التصنيع الأفقي تم تطويره وتصنيعه وفقًا لطرق التصميم المعياري. إنه منتج عالي التقنية يدمج التقنيات الميكانيكية والكهربائية الحديثة. لديه مجموعة واسعة من تكنولوجيا المعالجة والدقة العالية وكفاءة الإنتاج. إنه مناسب للثقب والطحن والحفر وغيرها من عمليات الثقوب وأنظمة الثقوب والخطوط المعقدة والأسطح والطائرات المختلفة للصناديق والأقواس والأصداف والأجزاء الأخرى.
1. الميزات الرئيسية
دقة عالية: يعتمد مركز التصنيع الأفقي على نظام تحكم عالي الدقة وهيكل ميكانيكي متقدم لضمان دقة وجودة الأجزاء المصنعة.
صلابة عالية: يتميز مركز تصنيع القطع المعدنية الأفقي بتصميم هيكلي معقول، وصلابة عالية، ويمكنه تحمل قوى القطع الكبيرة، ويضمن استقرار عملية التصنيع.
ثبات عالي: أثناء عملية التصنيع، يمكن لمركز التصنيع الأفقي الحفاظ على ثبات عالي وتقليل تأثير الاهتزاز والعوامل الأخرى على دقة التصنيع.
التنوع: يمكن لمركز تصنيع القطع المعدنية الأفقي إكمال مهام تصنيع مختلفة مثل الحفر، والطحن، والتشطيب، والنقر، والحفر، والتحويل، وما إلى ذلك، ولديه قدرة قوية على التكيف.
2. مبدأ العمل
بعد تثبيت قطعة العمل على طاولة عمل أداة الماكينة، يمكن لنظام CNC لمركز التصنيع الأفقي تحديد أدوات مختلفة تلقائيًا، وتغيير سرعة المغزل وسرعة التغذية ومسار حركة الأداة بالنسبة لقطعة العمل والوظائف المساعدة الأخرى لأداة الماكينة تلقائيًا، وإكمال المعالجة المتعددة العمليات لوجوه متعددة من قطعة العمل بالتسلسل. بالإضافة إلى ذلك، عادةً ما يحتوي مركز التصنيع الأفقي على طاولة عمل يمكنها إجراء الفهرسة والحركة الدورانية، مما يمكن أن يحسن كفاءة المعالجة ودقتها بشكل أكبر.

3. مجال التطبيق
لقد تم استخدام مراكز التصنيع الأفقية على نطاق واسع في صناعة التصنيع، وخاصة في صناعات السيارات والطيران وبناء السفن والطبية وغيرها.

صناعة السيارات: تُستخدم مراكز القطع الأفقية للمعادن على نطاق واسع في معالجة الأجزاء المعدنية مثل أسطوانات المحرك وأعمدة العمود المرفقي.
مجال الطيران: تُستخدم مراكز القطع المعدنية الأفقية لتصنيع أجزاء معدنية عالية الدقة مثل أجزاء هيكل الطائرة.
تصنيع المعدات الطبية: تصنيع أغلفة المعدات الطبية عالية الدقة والأجزاء وما إلى ذلك.
رابعا. المزايا
تحسين كفاءة الإنتاج: بفضل تغيير الأداة التلقائي ووظائف المعالجة المتعددة، يمكن لمركز التصنيع الأفقي تقصير دورة المعالجة بشكل كبير وتحسين كفاءة الإنتاج.
ضمان جودة المعالجة: يضمن التصميم عالي الدقة وعالي الاستقرار لمركز التصنيع الأفقي دقة وجودة الأجزاء المعالجة.
تقليل كثافة العمالة: يتمتع مركز التصنيع الأفقي بدرجة عالية من الأتمتة، مما يقلل من التدخل اليدوي وكثافة العمالة.
قدرة قوية على التكيف: يمكن لمركز التصنيع الأفقي معالجة قطع العمل ذات الأشكال والمواد المختلفة لتلبية احتياجات الإنتاج المختلفة.

باختصار، مركز تصنيع القطع المعدنية الأفقي هو عبارة عن أداة آلية CNC عالية الدقة، عالية الصلابة، وعالية الاستقرار تُستخدم على نطاق واسع في صناعة التصنيع.

عارضات ازياء	إتش إم سي 1075	إتش إم سي 1290	إتش إم سي 1395	إتش إم سي 1814	عكس T500 倒 T500	عكس T630 倒 T630
حجم الطاولة (مم)	1300X600	1360X700	1400X700	2000X900	500*500	630*630
الحد الأقصى للحمل المسموح به (كجم)	800	1000	1000	1600	600	950
السفر على المحور X (مم)	1000	1200	1200	1800	600	1050
السفر على المحور Y (مم)	750	800	800	1280	360	750
مسافة السفر على المحور Z (مم)	800	700	750	900	450	900
فتحة على شكل حرف T	5-18-105	5-18-122	5-18-122	5-22-165	-	-
المسافة من وجه نهاية المغزل إلى طاولة العمل (مم)	115-915	180-880	168-918	200-1100	150-850	-
المسافة من مركز المغزل إلى سطح دليل المحور Z (مم)	110-860	140-940	260-1060	140-1420	130-650	130-1030
مخروط المغزل	بي تي50-150	بي تي50-190	بي تي50-190	بي تي50-190	بي تي40-150	بي تي50-190
سرعة المغزل (دورة/دقيقة)	6000	6000	6000	6000	8000	6000
الحركة السريعة X/Y/Z (م/دقيقة)	20/12/20	20/12/20	20/12/20	18/12/18	20/12/20	20/12/20
وزن الماكينة (كجم)	8000	10000	10000	15000	8000	10000

أجزاء الآلات القابلة للتطبيق

أجزاء العمود، أجزاء القرص، أجزاء الأكمام، الأجزاء ذات الشكل الخاص، الأجزاء المنحنية، إلخ.

ناقل الحركة

الإسكان القابض

كتلة المحرك

اقتران

اظهر التفاصيل

طاولة العمل

طاولة دوارة، دقة تحديد المواقع عالية

مغزل

سرعة المغزل العالية والصلابة القوية وعزم الدوران العالي

نظام التحكم الرقمي بالكمبيوتر

لوحة تشغيل دوارة، اختيارية لـ FANUC، SIEMENS، HNC.

سرير مركز التصنيع الأفقي

يتيح الهيكل المقلوب على شكل حرف T والتصميم عالي الصلابة لأداة الماكينة تحمل قوى قطع أكبر

مزايا المنتج

خط إنتاج مرن

يمكنها تحقيق معالجة قطع متعددة الجوانب ومتعددة العمليات ومتعددة الأنواع لقطع العمل من الفراغات إلى المنتجات النهائية.

الكشط اليدوي

تقليل خشونة السطح وضمان دقة المعدات المثالية

التثبيت الدقيق وتصحيح الأخطاء

لدينا فريق تجميع ذو خبرة ونتبع بدقة عملية التثبيت.

الكشف بالليزر

تقليل الأخطاء وتحقيق دقة تحديد المواقع الأعلى
