المحور 3- العمودي
في تصميم أداة الماكينة الحديثة ، تعتبر وحدة المغزل هي المكون الرئيسي ، مما يؤثر بشكل مباشر على أداء ودقة التصنيع لأداة الماكينة.
بادئ ذي بدء ، يعد المغزل هو الجزء الأساسي من أداة الماكينة ، كما أن سرعة ودقة المغزل هي أيضًا معلمات مهمة جدًا. وحدات المغزل عالية السرعة والصلابة تتيح سرعة عالية وعالية الدقة بالقطع ، وبالتالي تحسين كفاءة الإنتاج وجودته.
يعد استخدام مسامير لولبية عالية الدقة لثلاثة محاور ميزة تصميم مهمة أخرى. برغي الأسطوانة لديه قدرة تحمل عالية ودقة في الحركة ، والتي يمكن أن تضمن ثبات ودقة التصنيع لأداة الآلة.
فيما يتعلق بنظام التحكم ، يمكن اختيار مخططات طاقة المحرك المختلفة وفقًا لاحتياجات العملاء. يمكن للمحركات منخفضة الطاقة أن تحقق احتياجات التصنيع الاقتصادية ، بينما يمكن للمحركات عالية الطاقة أن توفر كفاءة تصنيع أعلى وقوة قطع أكبر. في نفس الوقت ، يمكن لأنظمة التحكم المختلفة أيضًا تلبية متطلبات المعالجة المختلفة للعملاء.
تلعب وحدة المغزل ذات السرعة العالية والصلابة العالية ولولب الأسطوانة عالي الدقة دورًا مهمًا للغاية في تصميم وتصنيع أدوات الماكينة. لا يؤثر اختيار وتصميم هذه الأجزاء فقط على أداء ودقة التصنيع لأداة الماكينة ، بل يؤثر أيضًا بشكل مباشر على عمر الخدمة وتكلفة الإنتاج لأداة الماكينة. في الوقت نفسه ، يجب أيضًا اختيار مخطط اختيار نظام التحكم وتصميمه بشكل عقلاني وفقًا لاحتياجات العملاء لضمان الأداء العام وكفاءة المعالجة لأداة الماكينة.
| نموذج | حمد 1075 | حمد 1290 | حمد 1395 |
| حجم المنضدة (مم) | 1300X600 | 1360X700 | 1400X700 |
| الحمولة القصوى المسموح بها (كجم) | 800 | 1000 | 1000 |
| حركة المحور X (مم) | 1000 | 1200 | 1200 |
| حركة المحور Y (مم) | 750 | 800 | 800 |
| حركة المحور Z (مم) | 800 | 700 | 750 |
| فتحة T | 5-18-105 | 5-18-122 | 5-18-122 |
| المسافة من وجه نهاية المغزل إلى طاولة العمل (مم) | 115-915 | 180-880 | 168-918 |
| المسافة من مركز المغزل إلى سطح سكة المحور Z (مم) | 110-860 | 140-940 | 260-1060 |
| تفتق المغزل | BT 50-150 | BT 50-190 | BT 50-190 |
| سرعة المغزل (ص / دقيقة) | 6000 | 6000 | 6000 |
| حركة X / Y / Z السريعة (م / دقيقة) | 20/12/20 | 20/12/20 | 20/12/20 |
| وزن الآلة (كلغ) | 8000 | 10000 | 10000 |

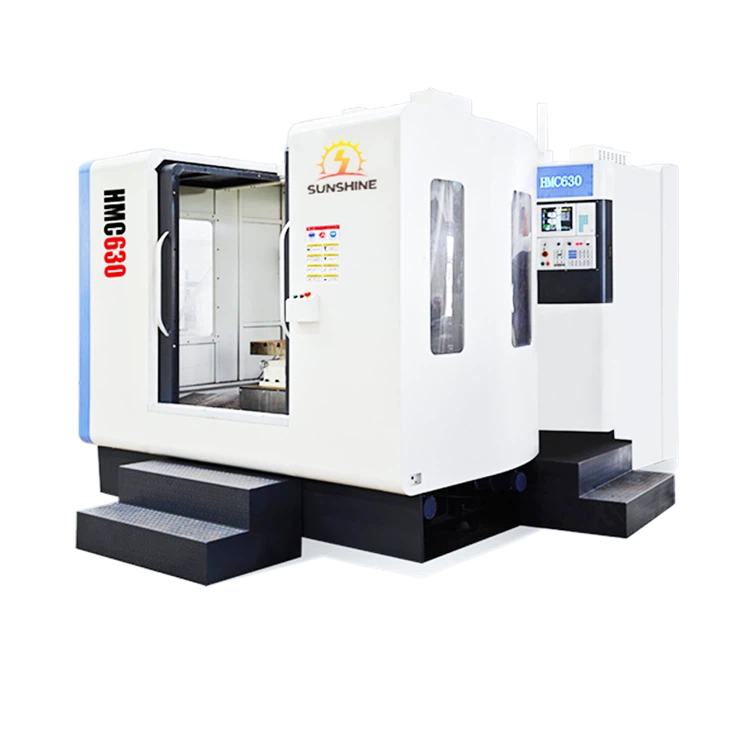

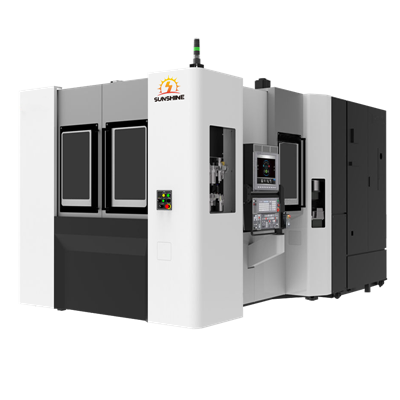

| نموذج | حمد 1814 | HMCT500 | HMCT630 |
| حجم المنضدة (مم) | 2000X900 | 500*500 | 630*630 |
| الحمولة القصوى المسموح بها (كجم) | 1600 | 600 | 950 |
| حركة المحور X (مم) | 1800 | 600 | 1050 |
| حركة المحور Y (مم) | 1280 | 360 | 750 |
| حركة المحور Z (مم) | 900 | 450 | 900 |
| فتحة T | 5-22-165 | — | — |
| المسافة من وجه نهاية المغزل إلى طاولة العمل (مم) | 200-1100 | 150-850 | — |
| المسافة من مركز المغزل إلى سطح سكة المحور Z (مم) | 140-1420 | 130-650 | 130-1030 |
| تفتق المغزل | BT 50-190 | BT 40-150 | BT 50-190 |
| سرعة المغزل (ص / دقيقة) | 6000 | 8000 | 6000 |
| حركة X / Y / Z السريعة (م / دقيقة) | 18/12/18 | 20/12/20 | 20/12/20 |
| وزن الآلة (كلغ) | 15000 | 8000 | 10000 |
