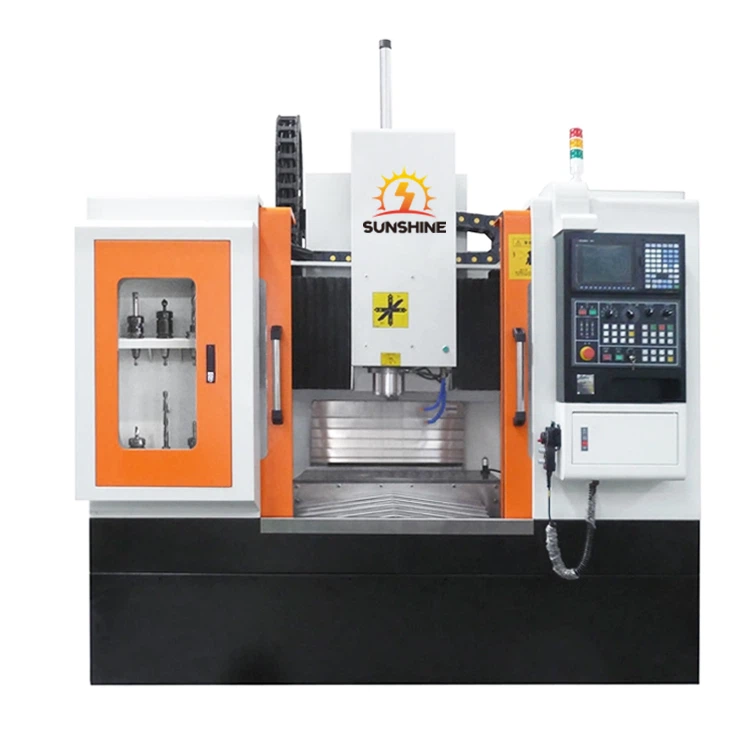

855 Vertical Machining Center Complex Shape Machining
855 Vertical Machining Center Complex Shape Machining
855 Vertical Machining Center Complex Shape Machining
855 Vertical Machining Center Complex Shape Machining
855 Vertical Machining Center Complex Shape Machining

مركز التصنيع الرأسي 855 تصنيع الأشكال المعقدة

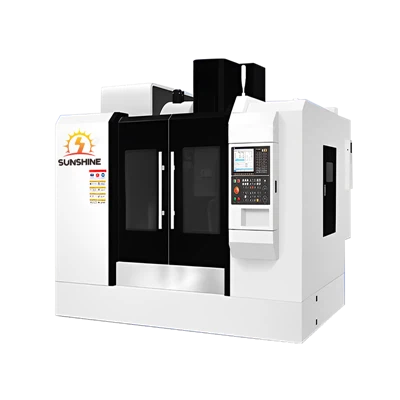

مركز التصنيع باستخدام الحاسب الآلي VMC855 عبارة عن أداة آلية قوية مصممة لمعالجة الأشكال المعقدة بدقة عالية وكفاءة عالية.

إرسال التحقيق

مقدمة المنتج

وصف المنتجات

مركز التصنيع باستخدام الحاسب الآلي VMC855 هو أداة آلية قوية مصممة لمعالجة الأشكال المعقدة بدقة وكفاءة عالية. يستخدم على نطاق واسع في صناعة الطيران، وتصنيع السيارات، وتصنيع القوالب، ومعالجة الأجزاء الميكانيكية الدقيقة وغيرها من المجالات.

1. معالجة عالية الدقة: يعتمد VMC855 نظام CNC المتقدم وآلية النقل عالية الدقة، والتي يمكنها تحقيق دقة معالجة على مستوى الميكرون وتلبية احتياجات معالجة الأجزاء عالية الدقة.
2. الربط متعدد المحاور: يدعم مركز تصنيع CNC VMC855 عادةً معالجة الربط ثلاثي المحاور وأربعة محاور وحتى خمسة محاور، والتي يمكنها الاستجابة بمرونة لاحتياجات معالجة الأشكال المعقدة المختلفة، مثل الأسطح المنحنية والحواف والثقوب وما إلى ذلك، مما يوسع نطاق المعالجة بشكل كبير.
3. طاولة عمل ذات شوط كبير: تتميز طاولة عمل VMC855 بشوط كبير ويمكنها استيعاب قطع عمل ذات حجم أكبر مع ضمان الاستقرار والدقة أثناء المعالجة.
4. قدرة القطع عالية السرعة: تم تجهيز مركز التصنيع باستخدام الحاسب الآلي VMC855 بنظام المغزل والأداة عالي الأداء، والذي يدعم القطع عالي السرعة، ويحسن كفاءة المعالجة ويقصر دورة الإنتاج.
5. نظام تغيير الأدوات التلقائي: تم تجهيز معظم مراكز تصنيع CNC VMC855 بنظام تغيير الأدوات التلقائي (ATC)، والذي يمكنه تغيير الأدوات تلقائيًا أثناء عملية التصنيع دون تدخل يدوي، مما يحسن كفاءة التصنيع ومرونته.
6. البرمجة المرنة: يمكن لمركز التصنيع باستخدام الحاسب الآلي VMC855 أن يحقق بسهولة برمجة ومحاكاة الأشكال المعقدة من خلال برمجة برامج CAD/CAM، مما يضمن دقة وكفاءة عملية التصنيع.
7. مستقر وموثوق به: يعتمد مركز تصنيع CNC VMC855 على مواد عالية الجودة وعمليات تصنيع متقدمة. هيكل أداة الماكينة مستقر والتشغيل موثوق به، وهو مناسب للتصنيع المستمر طويل الأمد.
8. قدرة واسعة على التكيف: سواء كانت معدنية أو بلاستيكية أو مواد مركبة، يمكن لمركز التصنيع VMC855 توفير نتائج تصنيع عالية الجودة لتلبية احتياجات التصنيع المتنوعة.
عند تصنيع أجزاء ذات أشكال معقدة، يمكن لمركز التصنيع باستخدام الحاسب الآلي VMC855 الاستفادة الكاملة من مزاياه المتمثلة في الدقة العالية والكفاءة العالية والربط متعدد المحاور لضمان تلبية الأجزاء المصنعة لمتطلبات التصميم وتحسين جودة المنتج والقدرة التنافسية في السوق. وفي الوقت نفسه، من خلال التخطيط المعقول للعملية وتحسين البرمجة، يمكن الاستفادة بشكل أكبر من إمكانات أداة الماكينة لتحسين كفاءة التصنيع والجودة.

تحديد	وحدة	في إم سي 650	في إم سي 850	في إم سي 855
حجم الجدول 工作台尺寸	مم	900x400	1000X500	1000x550
أقصى حمولة للطاولة 工作台最大承重	كلغ	350	500	500
حركة المحور X/Y/Z X/Y/Z轴坐标行程	مم	650x400x500	800x500x500	800x550x550
المسافة بين مركز المغزل والعمود 主轴中心线至立柱正面导轨距离	مم	476	552	590
المسافة بين سطح نهاية المغزل وسطح طاولة العمل 主轴端面至工作台上平面距离	مم	100-600	120-670	120-670
X/Y/Z أقصى سرعة للتغذية X/Y/Z最大进给速度	مم/دقيقة	10000	10000	10000
X/Y/Z أقصى سرعة للتحرك X/Y/Z最大快移速度	م/دقيقة	32/32/30	32/32/30	32/32/30
سرعة المغزل 主轴转速	دورة/دقيقة	8000	8000	8000
مخروط المغزل 主轴锥孔	يكتب	بي تي 40	بي تي 40	بي تي 40
قوة محرك المغزل 主轴电机功率	كيلوواط	5.5/7.5	7.5/11	7.5/11
قوة محرك سيرفو المحور X/Y/Z X/Y/Z轴伺服电机功率	كيلوواط	2.6/2.6/2.8	3.9/3.9/3.6	3.9/3.9/3.6
اتصال المحرك X/Y/Z X/Y/Z电机连接方式		مباشر 直联	مباشر 直联	مباشر 直联
نوع مسار الدليل X/Y/Z X/Y/Z导轨类型		خط السكة الحديدية 线轨	خط السكة الحديدية 线轨	خط السكة الحديدية 线轨
فتحة T 工作台T型槽	مم	3-18x125	5-18x90	5-18x90
دقة تحديد المواقع المتكررة 重复定位精度	مم	±0.004	±0.004	±0.004
مجلة الأدوات 刀库形式		نوع القبعة/نوع القرص 斗笠式/圆盘式	نوع القبعة/نوع القرص 斗笠式/圆盘式	نوع القرص 圆盘式
سعة الأداة 刀库容量		16T/16T	24T	24T
الحد الأقصى لوزن الأداة 最大刀具重量	كلغ	7	8	8
الحد الأقصى لطول الأداة 最大刀具长度	مم	250/300	250/300	300
القدرة الكهربائية 电气总容量	كيلو فولت أمبير	10	15	15
أبعاد الماكينة (الطول × العرض × الارتفاع) 机床尺寸(长x宽x高)	مم	2300x2000x2300	2600x2380x2700	2600x2380x2700
الوزن الصافي (تقريبا) 机床重量(约)	كلغ	4500	5000	5000

أجزاء الآلات القابلة للتطبيق

أجزاء العمود، أجزاء القرص، أجزاء الأكمام، الأجزاء ذات الشكل الخاص، الأجزاء المنحنية، إلخ.

معالجة القالب

أجزاء العمود

أجزاء القرص

وصلات

اظهر التفاصيل

نظام التحكم الرقمي بالكمبيوتر

اختياري FANUC، SIEMENS، HNC.
طاولة العمل

تصلب التردد بالموجات فوق الصوتية، طحن دقيق.
مجلة أداة القرص

يمكن أن تدور بدون ضوضاء، وعملية تغيير الأداة سريعة ودقيقة.
القضبان الخطية

دقة عالية، قدرة تحمل كبيرة، استقرار قوي.

وصف المنتجات

عملية قفل مفتاح عزم الدوران

مسامير القفل لأسطح المفصل المهمة مناسبة لمفاتيح عزم الدوران، والاتصال مستقر

الكشط اليدوي

تقليل خشونة السطح وضمان دقة المعدات المثالية

محرك المغزل

محرك المغزل خارجي، مع تبديد جيد للحرارة واهتزاز منخفض

الكشف بالليزر

تقليل الأخطاء وتحقيق دقة تحديد المواقع الأعلى
