ماكينة طحن بخمسة محاور

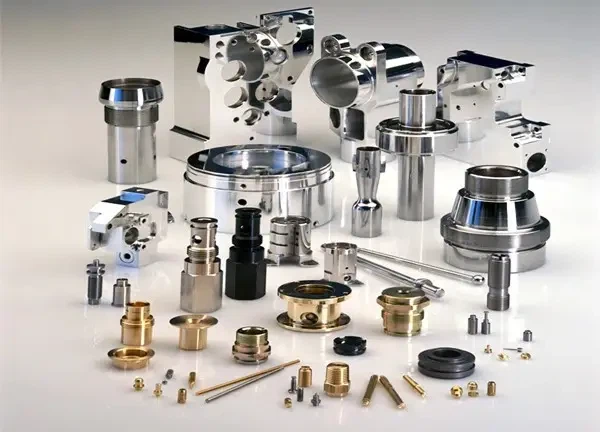

آلة الطحن CNC ذات الخمسة محاور هي عبارة عن معدات معالجة ذات خمسة محاور عالية الدقة والكفاءة، والتي يمكن استخدامها على نطاق واسع في معالجة الأجزاء في مجالات الفضاء والسيارات والقوالب والمعدات الطبية، إلخ. يمكن لآلة الطحن CNC ذات الخمسة محاور تحقيق مهام معالجة أكثر تعقيدًا ودقة.
تعتمد ماكينة الطحن ذات الخمسة محاور CNC على مغازل مستوردة عالية الأداء، والتي يمكنها تحقيق معالجة عالية السرعة ومعالجة عالية الدقة ومعالجة عالية الحمل، وهي مناسبة لمعالجة أجزاء من أشكال ومواد مختلفة. يعتمد مركز التصنيع ذي الخمسة محاور على صب أدوات آلية عالية القوة، والتي تتمتع بصلابة واستقرار ممتازين، مما يضمن جودة معالجة عالية السرعة وعالية الدقة.
تتميز ماكينة الطحن ذات الخمسة محاور CNC بسهولة التشغيل. يحتاج المشغل فقط إلى إجراء عمليات إدخال رقمية أساسية وترتيب البرنامج لإكمال معالجة الأجزاء المعقدة. أثناء المعالجة، يمكن للمحور الدوران والإمالة بحرية لتحقيق معالجة الأسطح المنحنية المعقدة والمقاطع المسامية والصواميل الدودية والأجزاء الأخرى.
تعتبر ماكينة الطحن ذات الخمسة محاور CNC من المعدات التي لا غنى عنها والمهمة في الصناعة الحديثة، مع آفاق تطبيق واسعة وطلب في السوق. في المستقبل، مع التطور المستمر للعلوم والتكنولوجيا والتحسين المستمر لتكنولوجيا الإنتاج، ستصبح ماكينة الطحن ذات الخمسة محاور CNC تدريجيًا أحد ممثلي الأتمتة الصناعية والذكاء، مما يوفر دعمًا قويًا لتطوير مختلف الصناعات.
| تخصيص | وحدة | سي ام سي 500 اف | سي ام سي 650 يو | دي ام سي 800 يو |
| حجم مكتب العمل | مم | Φ630×500 | Φ650×540 | Φ800 |
| فتحة على شكل حرف T لطاولة العمل | مم | 14 | 14 | 14 |
| ثقب مركزي لطاولة العمل | مم | Φ30 | Φ50 | Φ50 |
| الحد الأقصى لقدرة تحمل الأحمال لطاولة العمل | كلغ | 200 | 300 | 1200 |
| السفر على المحور X | مم | 550 | 650 | 850 |
| السفر على المحور Y | مم | 450 | 520 | 850 |
| السفر على المحور Z | مم | 400 | 475 | 600 |
| نطاق دوران المحور A | º | - | ±120 | ±120 |
| نطاق دوران المحور B | º | -5/110 | - | - |
| نطاق دوران المحور C | º | 360 | 360 | 360 |
| المسافة من نهاية المغزل إلى طاولة العمل | مم | 150-550 | 150-625 | 150-750 |
| مخروط المغزل | -- | بي بي تي 40 | بي بي تي 40 | إتش إس كيه-إيه63 |
| الحد الأقصى لسرعة المغزل | دورة في الدقيقة | 10000 | 12000 | 14000 |
| قوة المغزل | كيلو وات | 7.5 | 7.5 | 25 |
| عزم الدوران للمغزل | N.M | 35.8/70 | 45 | 91.7 |
| نوع مجلة الأداة | -- | القرص | القرص | نوع السلسلة الأفقية |
| سعة مخزن الأدوات | 把 | 24 | 24 | 30 |
| الحد الأقصى لقطر الأداة (الأداة الكاملة/الأداة المجاورة) | مم | Φ78/Φ150 | Φ78/Φ150 | Φ78/Φ150 |
| الحد الأقصى لطول الأداة | مم | 300 | 300 | 300 |
| الحد الأقصى لوزن الأداة | كلغ | 8 | 8 | 8 |
| وقت تغيير الأداة (TT) | s | 1.55 | 1.55 | 2 |
| سرعة الحركة السريعة (X/Y/Z) | مم/دقيقة | 42000/42000/42000 | 42000/42000/42000 | 32000/32000/32000 |
| سرعة تغذية القطع (X/Y/Z) | مم/دقيقة | 1-10000/1-10000/1-10000 | 1-10000/1-10000/1-10000 | 1-10000/1-10000/1-10000 |
| دقة تحديد المواقع (X/Y/Z) | مم | 0.005/300JIS | 0.005/300JIS | 0.005/300JIS |
| دقة تحديد المواقع (A/C) | " | - | ±5 | ±5 |
| دقة تحديد المواقع (B/C) | " | ±5 | - | - |
| القدرة على التكرار (X/Y/Z) | مم | ±0.003JIS | ±0.003JIS | ±0.003JIS |
| القدرة على التكرار (A/C) | " | - | 4 | 4 |
| القدرة على التكرار (ب/ج) | " | 4 | - | - |
| وزن الماكينة | كلغ | 6500 | 8500 | 18000 |
| أبعاد الماكينة | مم | 3500×3400×2700 | 3970×3210×2800 | 5500×4000×3500 |
